DHT22 Sensor de Temperatura & Umidade Relativa do Ar
O Sensor DHT22 é uma versão avançada do DHT11, oferecendo maior precisão na medição de temperatura e umidade, sendo ideal para projetos que requerem dados mais precisos.
Descrição:

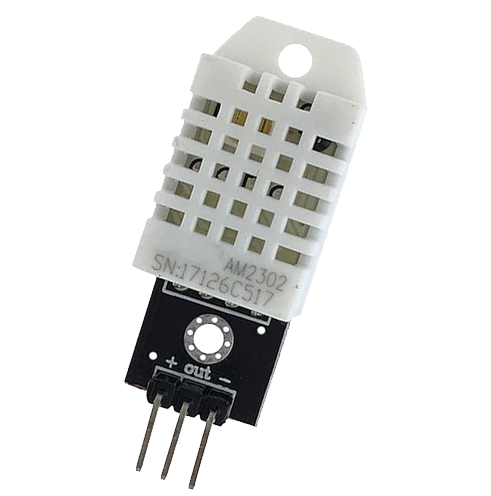

O Sensor DHT22, também conhecido como AM2302, é um módulo utilizado para medir a temperatura e a umidade do ambiente. Comparado ao DHT11, o DHT22 oferece maior precisão e um intervalo de medição mais amplo. Ele é ideal para projetos que exigem medições ambientais precisas, como monitoramento climático e sistemas de controle ambiental em estufas.
Detalhes Técnicos:
- Tensão de Operação: 3.3V – 6V
- Especificações: Precisão de temperatura ±0.5°C, precisão de umidade ±2-5%
- Sensibilidade Ajustável: Não
- Saídas: Digital
Exemplo de Uso do Sensor DHT22 :
Um exemplo prático de uso do sensor DHT22 é em um sistema de monitoramento climático doméstico. O sensor pode ser utilizado para medir a temperatura e a umidade em diferentes cômodos de uma casa, enviando esses dados para um microcontrolador como o ESP8266 ou ESP32. Com base nas leituras do sensor, o sistema pode controlar dispositivos como desumidificadores e aquecedores para manter um ambiente confortável. Os dados podem ser enviados para a nuvem para monitoramento remoto e análise de longo prazo, permitindo ao usuário ajustar as condições do ambiente de acordo com suas preferências.
Vantagens e Limitações DHT22:
Vantagens:
- Alta precisão na medição de temperatura e umidade
- Amplo intervalo de medição
- Fácil integração com microcontroladores
- Baixo custo
- Calibração simples
Limitações:
- Tempo de resposta mais lento comparado a sensores mais caros
- Sensível a condições extremas de temperatura e umidade
- Requer calibração periódica para manter a precisão
- Pode não ser adequado para aplicações industriais de alta precisão
Código Exemplo Básico:
// Código exemplo para Sensor DHT22
#include <DHT.h>
// Define o pino digital onde o sensor DHT22 está conectado
#define DHTPIN 2
// Define o tipo de sensor DHT que estamos usando
#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);
void setup() {
// Inicializa a comunicação serial
Serial.begin(9600);
// Inicializa o sensor DHT
dht.begin();
}
void loop() {
// Lê a umidade do sensor
float h = dht.readHumidity();
// Lê a temperatura do sensor
float t = dht.readTemperature();
// Exibe os valores de umidade e temperatura na porta serial
Serial.print("Umidade: ");
Serial.print(h);
Serial.print(" %\t");
Serial.print("Temperatura: ");
Serial.print(t);
Serial.println(" *C");
// Aguarda 2 segundos antes de ler novamente
delay(2000);
}
/*
* Montagem do experimento:
* 1. Certifique-se de que o Arduino está desconectado da fonte de alimentação.
* 2. Conecte o pino VCC do sensor ao pino 5V do Arduino.
* 3. Conecte o pino GND do sensor ao GND do Arduino.
* 4. Conecte o pino de sinal (Data) do sensor ao pino digital 2 do Arduino.
* 5. Adicione um resistor de 10k ohms entre o pino VCC e o pino de sinal (Data) do sensor DHT22 para pull-up.
* 6. Verifique se todas as conexões estão firmes e corretas.
* 7. Conecte o Arduino à fonte de alimentação ou ao computador via cabo USB.
*
* Funcionamento do código:
* - O código inicializa a comunicação serial e o sensor DHT22.
* - No `setup()`, o sensor é inicializado.
* - No `loop()`, os valores de umidade e temperatura são lidos do sensor e exibidos na porta serial a cada 2 segundos.
*
* Cuidados:
* - Verifique as conexões de alimentação (VCC e GND) para evitar danos ao Arduino e ao sensor DHT22.
* - Utilize um resistor de pull-up de 10k ohms entre VCC e o pino de sinal do sensor para garantir leituras estáveis.
*/
Conclusão:
O sensor DHT22 é uma excelente opção para projetos que requerem monitoramento preciso de temperatura e umidade. Sua alta precisão e fácil integração com microcontroladores o tornam ideal para aplicações em monitoramento climático doméstico e sistemas de controle ambiental em estufas. Futuras melhorias podem incluir a utilização de sensores ainda mais precisos e a integração com sistemas de análise de dados em tempo real para otimização das condições ambientais.
