Arduino Mega

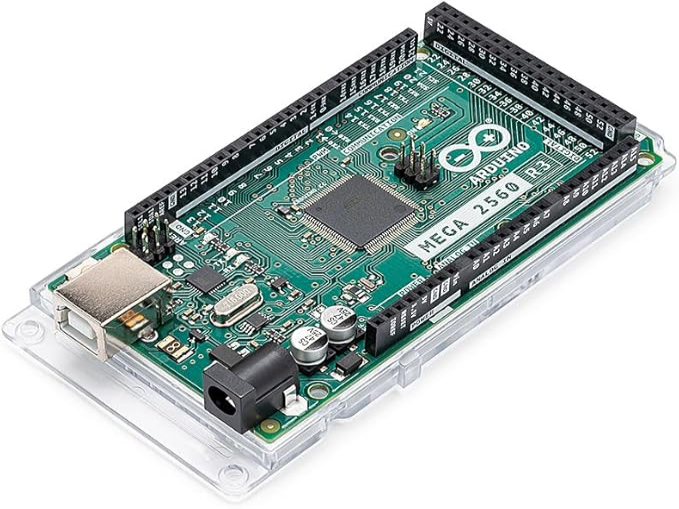

A Arduino Mega 2560 é uma placa microcontroladora poderosa e expansível, ideal para projetos que exigem mais pinos de entrada/saída e maior capacidade de memória.
Descrição:
A Arduino Mega é uma placa microcontroladora baseada no ATmega2560. Ela oferece mais pinos de entrada/saída e maior capacidade de memória, tornando-a ideal para projetos mais complexos que requerem múltiplos sensores, atuadores e comunicação simultânea. A Mega possui 54 pinos digitais (15 PWM), 16 entradas analógicas e 4 portas de comunicação serial (UARTs).
Detalhes Técnicos:
- Tensão de Operação: 5V (regulada via USB) ou 7-12V (alimentação externa)
- Especificações: 54 pinos digitais (15 PWM), 16 entradas analógicas, 256 KB de memória flash
- Sensibilidade Ajustável: Não se aplica
- Saídas: Digital e Analógica
Exemplo de Uso da Placa Mega 2560:
A placa Arduino Mega é ideal para projetos que exigem múltiplos sensores e atuadores, como robótica avançada e sistemas de automação residencial complexos. Esta placa oferece uma grande quantidade de pinos de entrada e saída, além de uma maior capacidade de memória, o que possibilita a criação de projetos mais ambiciosos e detalhados.
Um exemplo prático é um sistema de domótica que controla a iluminação, climatização e segurança de uma casa. Com a Arduino Mega, é possível integrar sensores de movimento para detectar a presença de pessoas, sensores de temperatura para ajustar automaticamente o ar condicionado ou aquecedor, e sistemas de segurança que podem incluir câmeras e alarmes.
Além disso, a Mega pode gerenciar diversos dispositivos e se comunicar com outros sistemas em tempo real. Isso significa que ela pode ser usada para criar uma rede de dispositivos interconectados, como controladores de persianas automáticas, sistemas de irrigação inteligente e até mesmo entretenimento doméstico. A flexibilidade e a capacidade de expansão da placa Arduino Mega permitem que ela seja a escolha ideal para entusiastas de eletrônica e profissionais que buscam soluções eficientes e integradas para seus projetos de tecnologia.
Outra aplicação notável é em muitas impressoras 3D, especialmente em modelos mais antigos, que foram baseados na arquitetura do microcontrolador Arduino Mega. Embora as impressoras 3D mais modernas possam utilizar outras placas, a arquitetura do Arduino Mega continua a ser a base de muitos projetos populares devido à sua confiabilidade e capacidade de expansão.
Vantagens e Limitações da Arduino Mega 2560:
Vantagens:
- Maior número de pinos de entrada/saída:A Arduino Mega 2560 oferece uma quantidade significativamente maior de pinos GPIO (entrada/saída) em comparação com outras placas Arduino, permitindo maior flexibilidade em projetos complexos que requerem múltiplas conexões.
- Grande capacidade de memória: Equipado com uma grande quantidade de memória flash, SRAM e EEPROM, o Mega 2560 é ideal para projetos que demandam armazenamento de grandes programas e dados.
- Múltiplas portas de comunicação serial (UARTs): A placa possui várias interfaces de comunicação serial, facilitando a conexão simultânea com diversos módulos e dispositivos, como sensores, módulos de comunicação e outros microcontroladores
- Alta compatibilidade com shields: A Mega 2560 é compatível com uma ampla variedade de shields disponíveis para a plataforma Arduino, permitindo a expansão fácil das suas capacidades com módulos adicionais.
- Processador mais potente: A presença de um microcontrolador ATmega2560 proporciona maior potência de processamento, tornando a Mega 2560 adequada para projetos que exigem alta performance.
Limitações:
- Tamanho físico maior em comparação a outras placas Arduino: O tamanho maior da Mega 2560 pode ser um inconveniente para projetos onde o espaço é limitado, dificultando a integração em designs compactos.
- Maior consumo de energia: Devido à sua maior capacidade e número de pinos, a Mega 2560 consome mais energia do que outras placas Arduino, o que pode ser uma limitação para projetos alimentados por baterias.
- Mais complexa para iniciantes: A ampla gama de funcionalidades e a complexidade da Mega 2560 podem ser intimidantes para iniciantes, que podem achar difícil navegar e utilizar todas as suas características sem experiência prévia.
- Custo relativamente mais alto: O preço da Mega 2560 é geralmente mais alto do que outras placas Arduino, o que pode ser um fator a considerar para projetos de baixo orçamento.
Código Exemplo Básico:
// Código exemplo para Controle de Múltiplos LEDs com Arduino Mega
// Definindo os pinos onde os LEDs estarão conectados
int ledPins[] = {2, 3, 4, 5, 6}; // Pinos dos LEDs
void setup() {
// Configurando os pinos dos LEDs como saídas
for(int i = 0; i < 5; i++) {
pinMode(ledPins[i], OUTPUT);
}
}
void loop() {
// Laço para ligar e desligar cada LED sequencialmente
for(int i = 0; i < 5; i++) {
digitalWrite(ledPins[i], HIGH); // Liga o LED
delay(500); // Aguarda meio segundo
digitalWrite(ledPins[i], LOW); // Desliga o LED
delay(500); // Aguarda meio segundo antes de passar para o próximo LED
}
}
/*
* Montagem do experimento:
* 1. Certifique-se de que o Arduino está desconectado da fonte de alimentação.
* 2. Conecte o catodo (pino mais curto) de cada LED a um resistor de 220 ohms para limitar a corrente e evitar que o LED queime.
* 3. Conecte o outro terminal do resistor ao GND do Arduino.
* 4. Conecte o anodo (pino mais longo) de cada LED a um dos pinos digitais do Arduino especificados no array `ledPins` (2, 3, 4, 5, 6).
* 5. Verifique se todas as conexões estão firmes e corretas.
* 6. Conecte o Arduino à fonte de alimentação ou ao computador via cabo USB.
*
* Cuidados:
* - Sempre utilize resistores em série com os LEDs para evitar sobrecarga de corrente.
* - Verifique a polaridade dos LEDs antes de conectá-los (anodo e catodo).
* - Não conecte diretamente o LED ao pino do Arduino sem um resistor, pois pode danificar tanto o LED quanto o pino do Arduino.
* - Use um resistor apropriado (220 ohms é uma escolha comum) para limitar a corrente a um valor seguro.
*/
Conclusão:
A placa Arduino Mega é uma escolha poderosa para projetos complexos que exigem maior capacidade de memória e múltiplos pinos de entrada/saída. Sua versatilidade a torna ideal para aplicações avançadas em robótica, impressão 3D e automação residencial. Futuras melhorias podem incluir a integração com módulos de comunicação sem fio para criar projetos IoT de maior escala.
Página Oficial:
Link para acessar a página oficial da Placa Mega 2560
Datasheet:
Link para acessar o Datasheet
