Explorando o 74HC595: Um Registrador de Deslocamento Versátil

O 74HC595 é um circuito integrado amplamente utilizado em projetos eletrônicos devido à sua capacidade de expandir o número de saídas digitais de um microcontrolador ou outro dispositivo de controle. Este artigo explora as principais características, funcionamento e aplicações do 74HC595.

O que é o 74HC595?

O 74HC595 é um registrador de deslocamento de saída serial para paralela, com armazenamento interno (“latch”). Isso significa que ele pode converter dados enviados de forma serial (bit a bit) para saídas paralelas (várias linhas ao mesmo tempo). Com este CI, é possível controlar múltiplos LEDs, displays de 7 segmentos, relés ou outros dispositivos utilizando poucos pinos do microcontrolador.

Principais Características Técnicas

• Tensão de operação: 2V a 6V (tipicamente usado com 5V).
• Corrente máxima por pino de saída: 35 mA.
• Frequência máxima de clock: Até 100 MHz para SH_CP e ST_CP (dependendo da tensão de alimentação).
• Capacidade de expansão: Múltiplos 74HC595 podem ser encadeados para ampliar o número de saídas.
• Temperatura de operação: -40°C a 125°C.

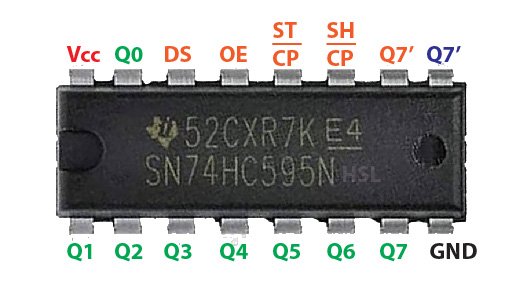

Pinagem do 74HC595

O CI possui 16 pinos com as seguintes funções principais:

Funções dos Pinos:

1. Q0 a Q7 (Saídas paralelas): Saídas digitais controláveis (Q0 [15], Q1 [1], Q2 [2], Q3 [3], Q4 [4], Q5 [5], Q6 [6], Q7 [7]).
2. Q7′ (Saída serial) [9]: Onde o dado serial é obtido do último estágio.
3. DS (Entrada de dados) [14]: Onde o dado serial é fornecido.
4. SH_CP (Clock de deslocamento) [11]: Avança os dados dentro do registrador.
5. ST_CP (Clock de armazenamento) [12]: Atualiza as saídas paralelas com os dados presentes no registrador interno.
6. /OE (Output Enable) [13]: Ativa ou desativa todas as saídas (ativo em nível baixo).
7. MR (Master Reset) [10]: Reseta todos os dados internos (ativo em nível baixo).
8. VCC [16] e GND [8]: Alimentação e terra.

Como Funciona o 74HC595?

O funcionamento do 74HC595 baseia-se no registro e no deslocamento de dados::

1. Entrada de dados serial: Os dados são enviados para o pino DS, um bit por vez, sincronizados pelo pino de clock SH_CP.
2. Deslocamento interno: Cada pulso de clock move os dados através dos registradores internos, preenchendo-os em sequência.
3. Armazenamento e saída: Quando o clock ST_CP é acionado, o conteúdo do registrador é transferido para o latch interno, atualizando as saídas paralelas (Q0 a Q7).

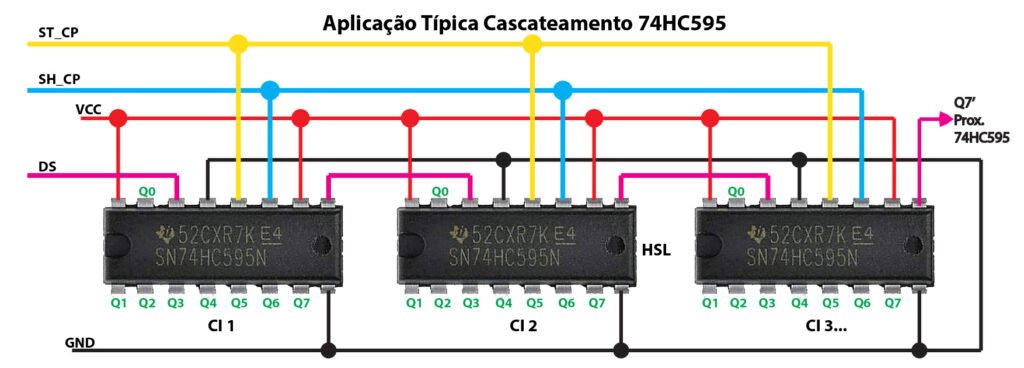

4. Encadeamento: O dado que “sai” do registrador através do pino Q7’ pode ser enviado ao próximo 74HC595, permitindo o controle de um número ainda maior de saídas.

Vantagens do 74HC595

• Redução do uso de pinos: Apenas 3 pinos do microcontrolador (DS, SH_CP e ST_CP) são necessários para controlar 8 ou mais saídas.
• Expansão fácil: Vários CIs podem ser encadeados para controlar um grande número de saídas.
• Compatibilidade: Funciona com diversos microcontroladores e plataformas, como Arduino, ESP32 e Raspberry Pi.

Aplicações Comuns

• Displays de LEDs: Controle de displays de 7 segmentos ou matrizes de LEDs.
• Automatização: Acionamento de relés ou outros dispositivos.
• Robótica: Controle de motores ou sinais em sistemas complexos.
• Decodificadores de sinais: Usado em projetos que exigem controle digital de múltiplos dispositivos.

Circuito de Exemplo com Arduino

Uma aplicação clássica do 74HC595 é o controle de LEDs. Aqui está um exemplo simples de como usar o CI com um Arduino:

#define DATA_PIN 2
#define CLOCK_PIN 3
#define LATCH_PIN 4

void setup() {
  pinMode(DATA_PIN, OUTPUT);
  pinMode(CLOCK_PIN, OUTPUT);
  pinMode(LATCH_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LATCH_PIN, LOW); // Prepara para enviar dados
  shiftOut(DATA_PIN, CLOCK_PIN, MSBFIRST, 0b10101010); // Envia dados serial
  digitalWrite(LATCH_PIN, HIGH); // Atualiza as saídas
  delay(500);
}

Considerações Finais

O 74HC595 é uma solução poderosa e eficiente para projetos que necessitam de mais saídas digitais. Sua simplicidade de uso e versatilidade tornam-no uma escolha popular entre hobistas e engenheiros eletrônicos. Seja em aplicações de iluminação, controle de dispositivos ou automação, este CI é uma ferramenta indispensável.

Datasheet:

Link para acessar o Datasheet do 74HC595 no AllDatasheet.com
